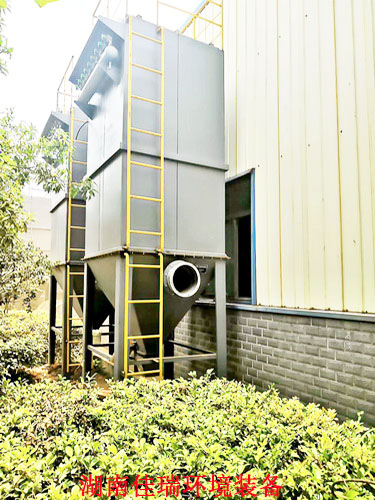

脈沖噴吹袋式除塵器是具有水平的 袋式除塵設備，是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。
脈沖噴吹袋式除塵器結構形式：
1、脈沖噴吹袋式除塵器為箱體結構，主要由桁架、灰斗、中部箱體、上部箱體、噴吹裝置、梯子及平臺、進出口風管、PLC控制系統八部分組成。
2、脈沖清灰采用PLC控制系統，時間取值。也可根據用戶要實現壓差控制。由PLC控制電磁脈沖閥，使用壓縮空氣清灰。控制方式為在線控制。
脈沖噴吹袋式除塵器過濾原理：
含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力作用被分離出來，直接落入灰斗。含塵氣體通過灰斗后進入箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面。凈化后的氣體經濾袋口進入上箱體后，由出風口排出。
脈沖噴吹袋式除塵器清灰原理：
隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰裝置開始進行清灰。電磁脈沖閥開啟，壓縮空氣以短促的時間在上箱體內迅速膨脹，涌入濾袋，使濾袋膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢，電磁脈沖閥關閉，，該室又恢復正常過濾狀態。清灰各室依次進行，從清灰開始至下一次清灰開始為一個清灰周期。
脈沖噴吹袋式除塵器是當含塵氣體由進風口進入除塵器，碰到進出風口中間的斜板及擋板，氣流便轉向流入灰斗，同時氣流速度放慢，由于慣性作用，使氣體中粗顆粒粉塵直接流入灰斗。起預收塵的作用，進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部清潔室，匯集到出風口排出，含塵氣體通過濾袋凈化的過程中，隨著時間的增加而積附在濾袋上的粉塵越來越多，增加濾袋阻力，致使處理風量逐漸減少，為正常工作，要控制阻力在 范圍內（140-170毫米水柱）， 對濾袋進行清灰，清灰時由脈沖控制儀順序觸發各控制閥開啟脈沖閥，氣包內的壓縮空氣由噴吹管各孔經文氏管噴射到各相應的濾袋內，濾袋瞬間急劇膨脹，使積附在濾袋表面的粉塵脫落，濾袋 。清下粉塵落入灰斗，經排灰系統排出機體。由此使積附在濾袋上的粉塵周期地脈沖噴吹清灰，使凈化氣體正常通過，保證除塵系統運行。
脈沖噴吹袋式除塵器的特點：
1、采用脈沖噴吹技術，解決了反吹風噴吹強度低的現象，工作可靠，清灰 。
2、的進風均流管和灰斗導流技術，保證分室氣流分配均勻和卸灰。
3、大容量的脈沖閥和儲氣包結構，滿足用戶的不同噴吹需要。
4、濾袋裝配方便，密封性好，實現機外換袋.
5、采用自動化袋籠生產線，滿足用戶多種結構（圓形、八角形等）的需求，質量可靠，外形美觀。
6、采用性能優良電磁脈沖閥，其易損膜片壽命超過100×10次。
7、采用的PLC可編程控制器，并根據用戶的不同需求，可增設溫度、料位等傳感件的報警控制。
